管殼式換熱器

產品中心 > 換熱器 > 管殼式換熱器

管殼式換熱器

管殼式換熱器(shell and tube heat exchanger),又稱列管式換熱器。由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形,內部裝有管束,管束兩端固定在管板上。進行換熱的冷熱兩種流體,一種在管內流動,稱為管程流體;另一種在管外流動,稱為殼程流體。


一、結構

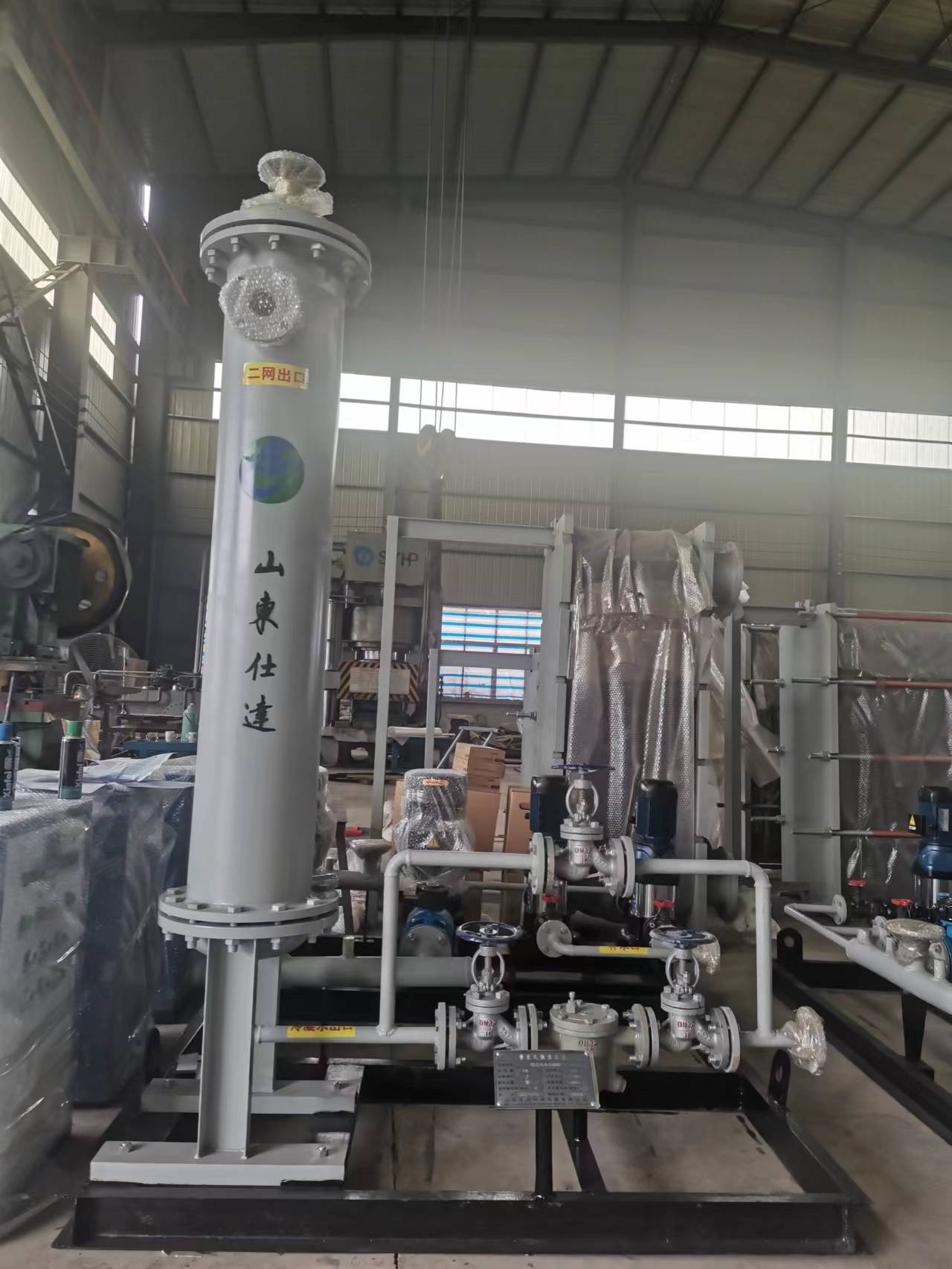

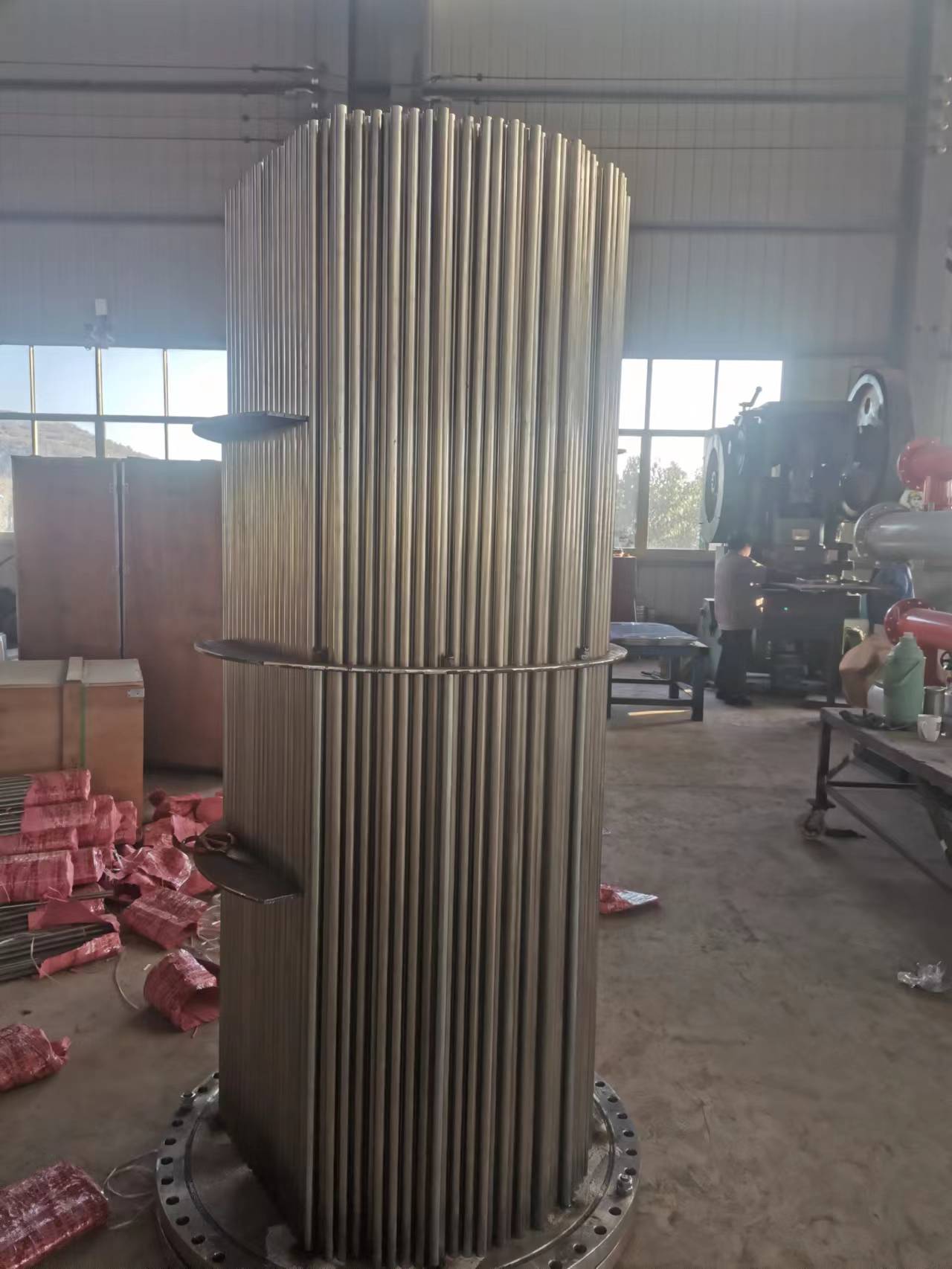

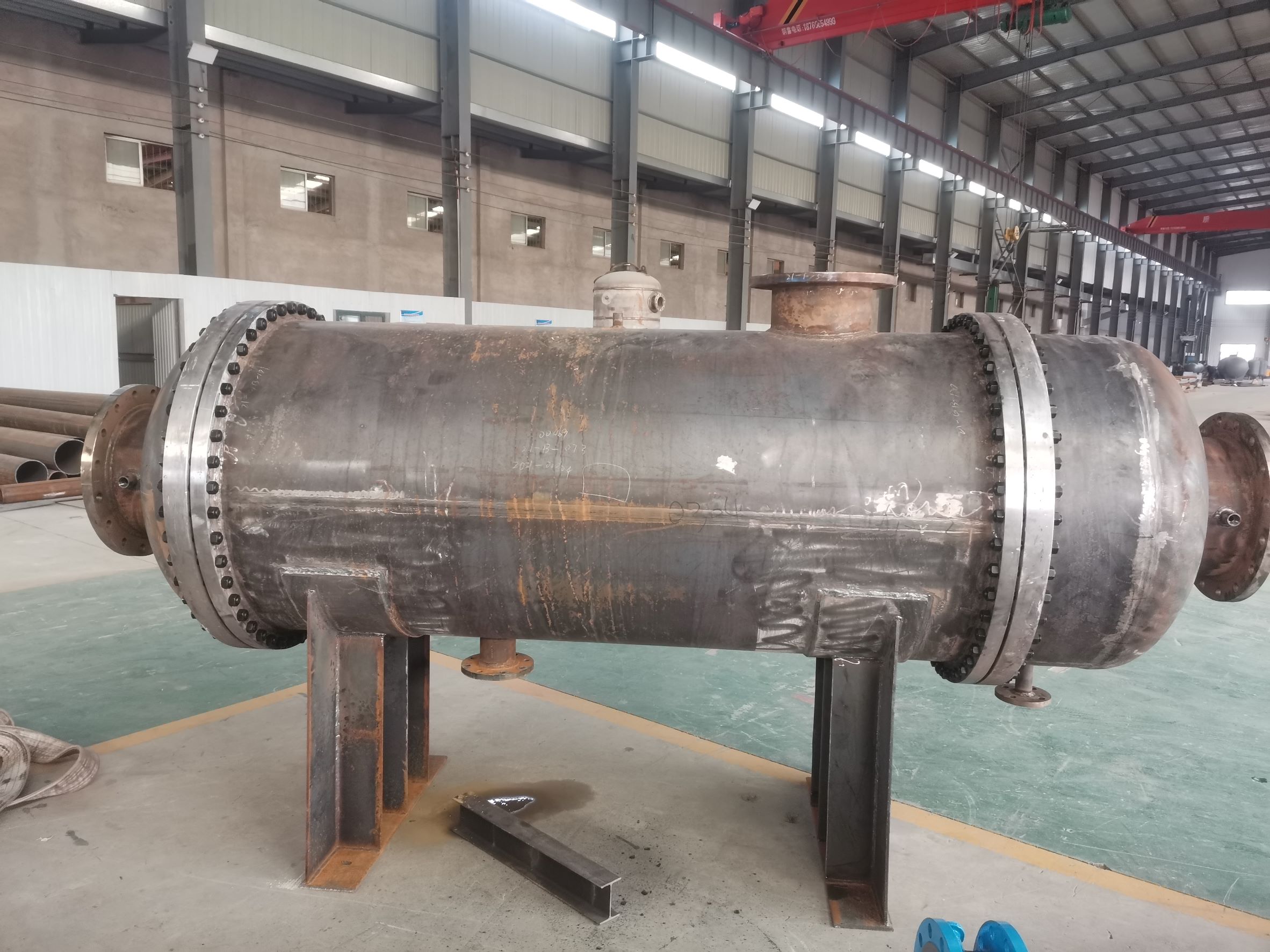

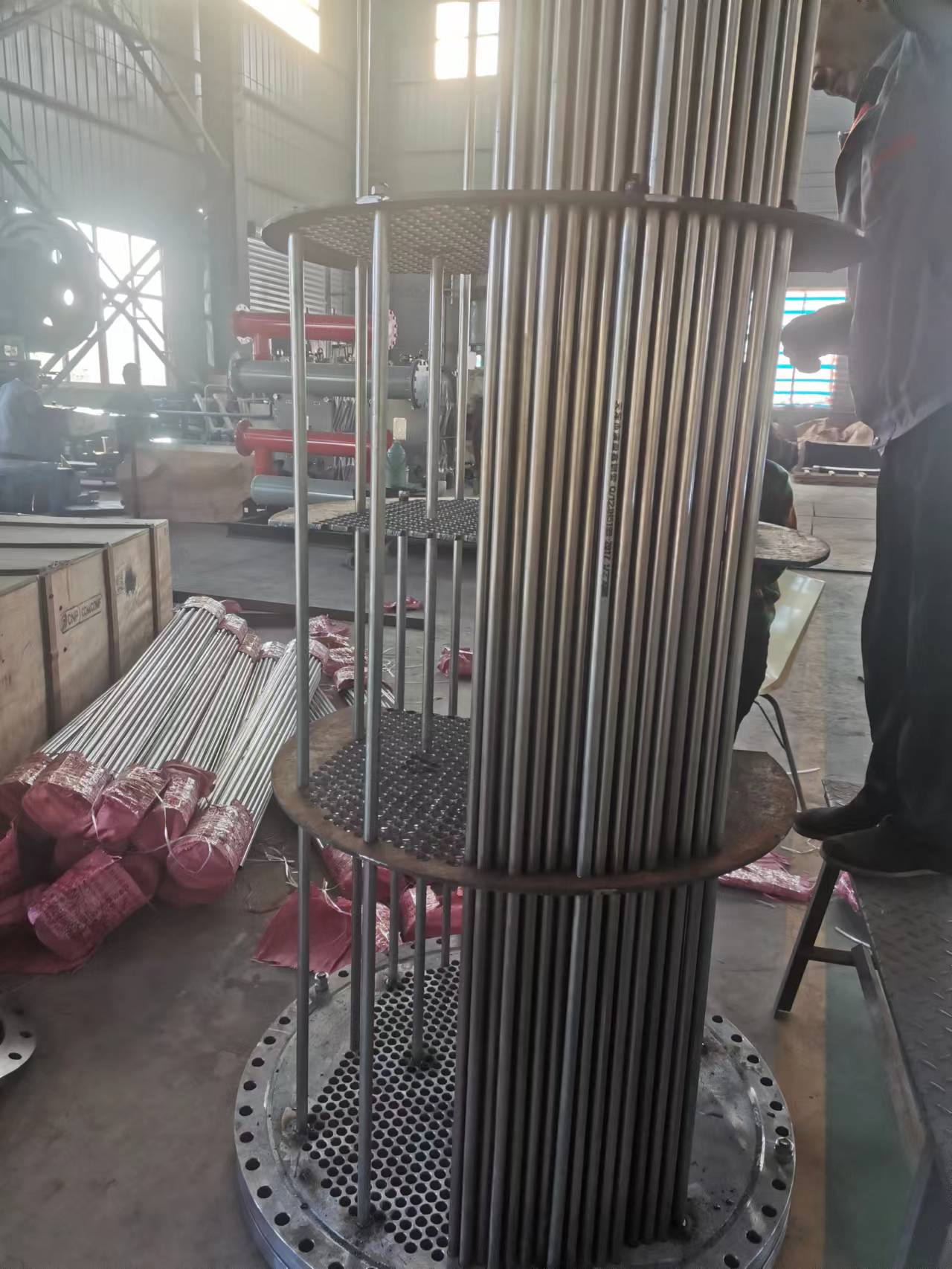

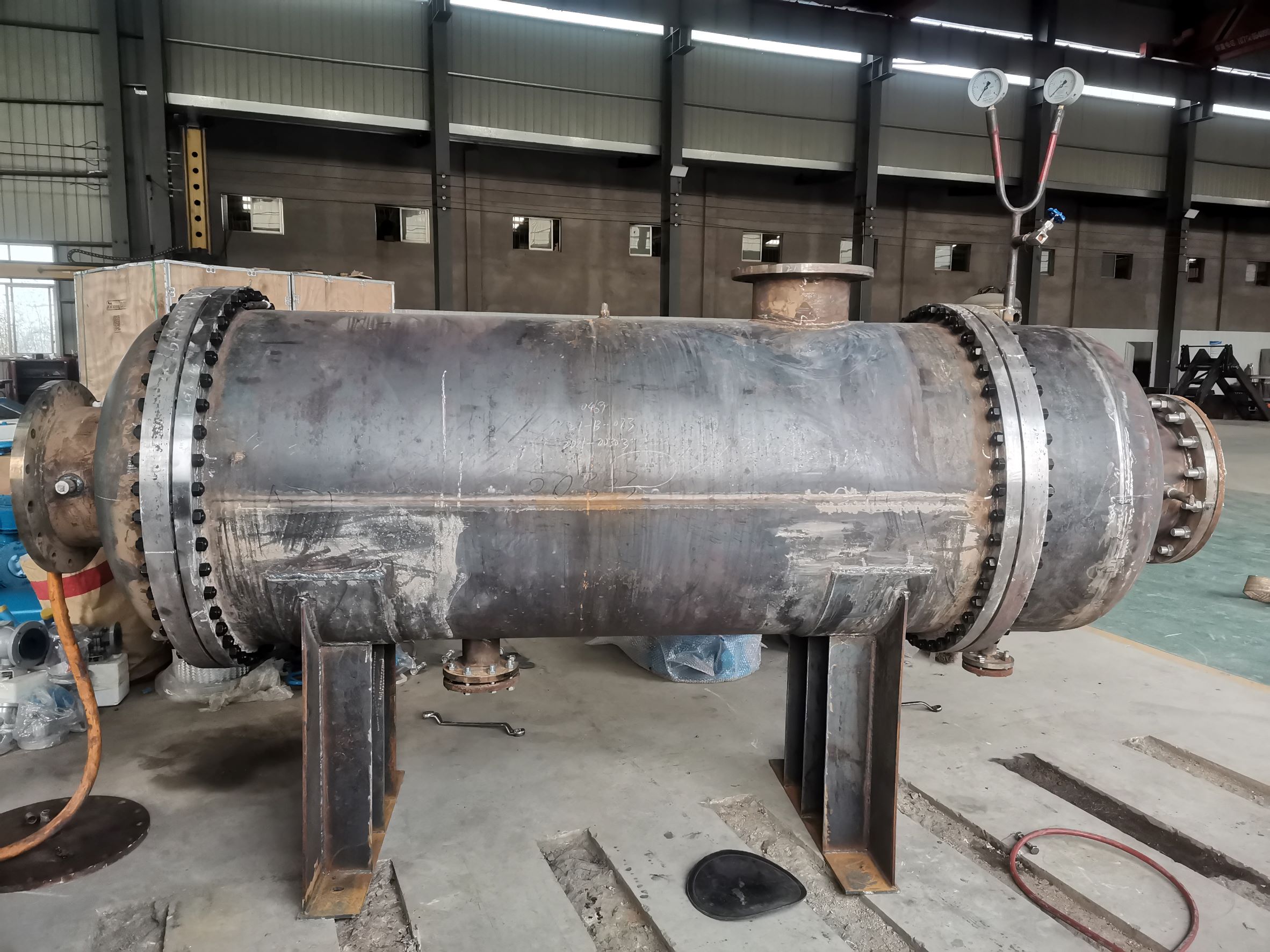

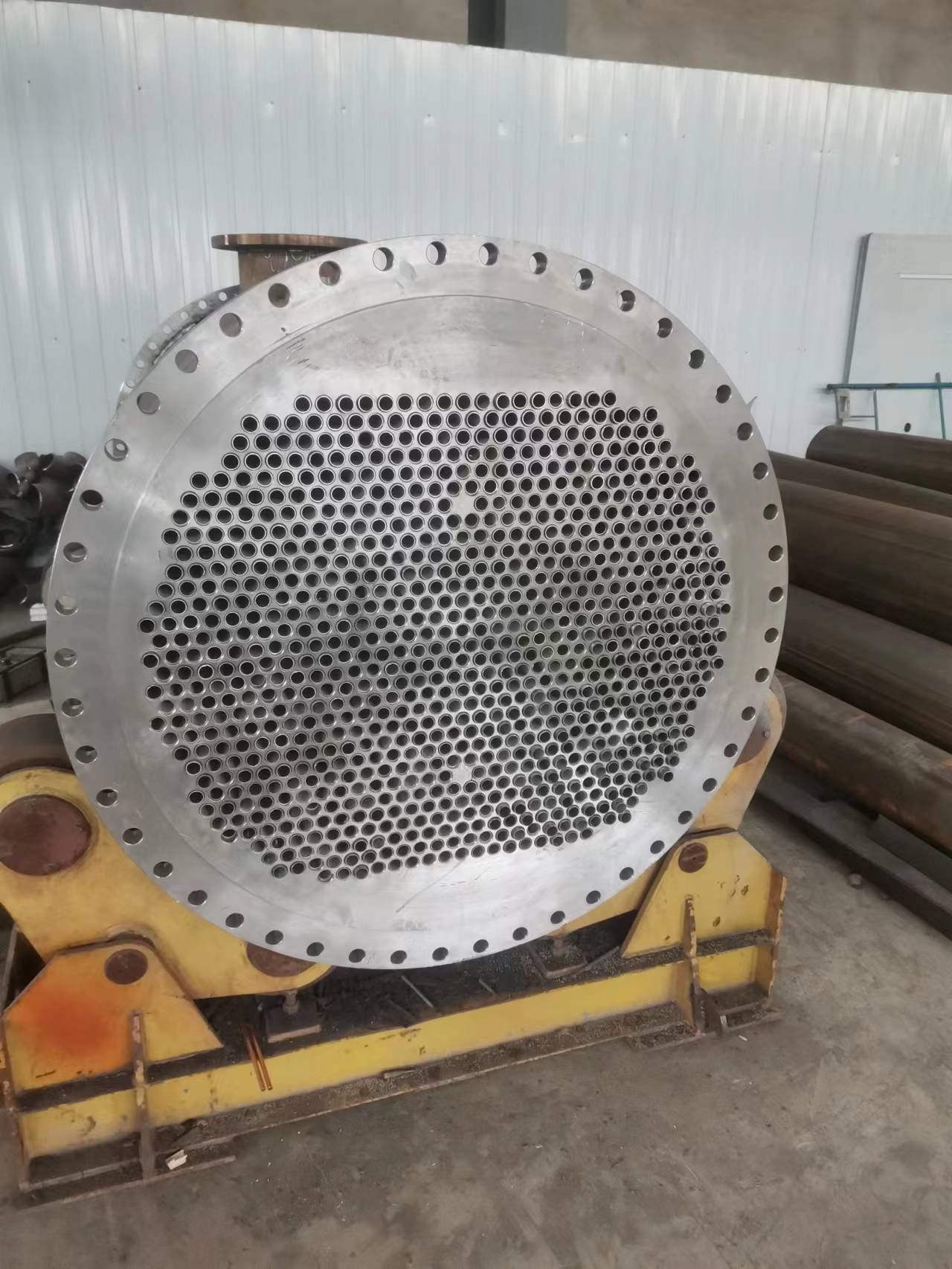

       管殼式換熱器由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形,內部裝有管束,管束兩端固定在管板上。進行換熱的冷熱兩種流體,一種在管內流動,稱為管程流體;另一種在管外流動,稱為殼程流體。為提高管外流體的傳熱分系數,通常在殼體內安裝若干擋板。擋板可提高殼程流體速度,迫使流體按規定路程多次橫向通過管束,增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊,管外流體湍動程度高,傳熱分系數大;正方形排列則管外清洗方便,適用于易結垢的流體。

流體每通過管束一次稱為一個管程;每通過殼體一次稱為一個殼程。圖示為最簡單的單殼程單管程換熱器,簡稱為1-1型換熱器。為提高管內流體速度,可在兩端管箱內設置隔板,將全部管子均分成若干組。這樣流體每次只通過部分管子,因而在管束中往返多次,這稱為多管程。同樣,為提高管外流速,也可在殼體內安裝縱向擋板,迫使流體多次通過殼體空間,稱為多殼程。多管程與多殼程可配合應用。
二、類型

管殼式換熱器由于管內外流體的溫度不同,因之換熱器的殼體與管束的溫度也不同。如果兩溫度相差很大,換熱器內將產生很大熱應力,導致管子彎曲、斷裂,或從管板上拉脫。因此,當管束與殼體溫度差超過50℃時,需采取適當補償措施,以消除或減少熱應力。根據所采用的補償措施,管殼式換熱器可分為以下幾種主要類型:

固定管板式換熱器管束兩端的管板與殼體聯成一體,結構簡單,但只適用于冷熱流體溫度差不大,且殼程不需機械清洗時的換熱操作。當溫度差稍大而殼程壓力又不太高時,可在殼體上安裝有彈性的補償圈,以減小熱應力。

②浮頭式換熱器管束一端的管板可自由浮動,完全消除了熱應力;且整個管束可從殼體中抽出,便于機械清洗和檢修。浮頭式換熱器的應用較廣,但結構比較復雜,造價較高。

③ U型管式換熱器 每根換熱管皆彎成U形,兩端分別固定在同一管板上下兩區,借助于管箱內的隔板分成進出口兩室。此種換熱器完全消除了熱應力,結構比浮頭式簡單,但管程不易清洗。

渦流熱膜換熱器渦流熱膜換熱器采用最新的渦流熱膜傳熱技術,通過改變流體運動狀態來增加傳熱效果,當介質經過渦流管表面時,強力沖刷管子表面,從而提高換熱效率。最高可達10000W/m2℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式,在換熱管表面形成繞流,對流換熱系數降低。

據【換熱設備推廣中心】的資料顯示,渦流熱膜換熱器的最大特點在于經濟性和安全性統一。由于考慮了換熱管之間,換熱管和殼體之間流動關系,不再使用折流板強行阻擋的方式逼出湍流,而是靠換熱管之間自然誘導形成交替漩渦流,并在保證換熱管不互相摩擦的前提下保持應有的顫動力度。換熱管的剛性和柔性配置良好,不會彼此碰撞,既克服了浮動盤管換熱器之間相互碰撞造成損傷的問題,又避免了普通管殼式換熱器易結垢的問題。

三、性能特點
       1.高效節能,該換熱器傳熱系數為6000-8000W/m2.0C。

2.全不銹鋼制作,使用壽命長,可達20年以上。

3.改層流為湍流,提高了換熱效率,降低了熱阻。

4.換熱速度快,耐高溫(400℃),耐高壓(2.5Mpa)。

5.結構緊湊,占地面積小,重量輕,安裝方便,節約土建投資。

6.設計靈活,規格齊全,實用針對性強,節約資金。

7.應用條件廣泛,適用較大的壓力、溫度范圍和多種介質熱交換。

8.維護費用低,易操作,清垢周期長,清洗方便。

9.采用納米熱膜技術,顯著增大傳熱系數。

10.應用領域廣闊,可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域。
